Крепление типа "КРОКОДИЛ"

Стальные соединения для конвейерных лент (приводных ремней) идеально подходит для скрепления концов кожаных, резиновых или тканевых лент (ремней), толщиной от 9/32” до 5/16”, то есть 7-8 мм. Соединения поставляются в частях длиной 290 мм и могут разделяться на более короткие отрезки, по мере необходимости. Желательно, чтобы длина устанавливаемого соединения была несколько короче, чем общая ширина ленты (ремня). Оба конца соединяемой ленты должны быть обрезаны ровно и строго перпендикулярно.

Технология закрепления стальных соединений для конвейерных лент

Надев соединение на ленту, закрепляйте его при помощи молотка, начиная с боковых зубцов, и затем постепенно продвигаясь к середине (см. рис.1). Убедитесь, что соединения на противоположных концах ремня аккуратно состыковываются друг с другом. Напоследок плотно вставьте пару специальных прилагаемых стержней в петли соединений (см. рис.2). Поверхность соединения без поперечной пластины должна быть расположена со стороны шкива.

Наименование крепления	Толщина ленты, мм	Длина изделия, мм
Крепление № 1	3 - 4	190
Крепление № 2	4 - 5	290
Крепление № 3	5 - 6	290
Крепление № 4	6 - 7	290
Крепление № 5	7 - 8	290
Крепление № 6	8 - 9.5	290
Крепление № 7	9.5 - 11	290
Крепление № 8	11 - 13	290
Крепление № 9	13 - 16	290

Механические соединители (замки) BARGER для стыковки транспортерных (конвейерных) лент просты в установке и не требуют специального оборудования и навыков.

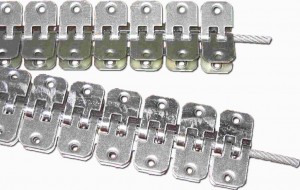

Механический соединитель для конвейерных лент BARGER B1. В основу данного продукта вошла новая технология изготовления механических соединителей. Качество получаемого продукта не уступает импортным аналогам, а в отдельных технических параметрах превосходит их полностью. Основным преимуществом данного продукта является конструктивная особенность, что позволяет потребителю в короткий срок производить сборку или ремонт конвейерных лент.

Механический соединитель для конвейерных лент BARGER B2. Как и планировалось данный механический соединитель обладает повышенной прочностью и износостойкостью. В данном продукте были учтены все пожелания заказчиков и их первые отзывы не оставляют сомнения в качестве продукта. Это позволяет модели BARGER B2 выйти в явные лидеры, среди аналогичных продуктов.

Преимущества

Самый быстрый способ стыковки;
Наименее трудоемкий метод стыковки (отсутствует разделка ленты);
Возможна стыковка при отрицательных температурах окружающей среды;
Возможна стыковка при сильной запыленности окружающей среды;
Отсутствует расход ленты (длина стыка);
Возможно осуществление стыковки персоналом без специальной подготовки;
Невысокая себестоимость механических соединений.

Недостатки

При транспортировке горячего груза возможно прожигание ленты;
Наименьший срок службы стыка (абразивный износ соединения);
Повышенный абразивный и механический износ роликов и барабанов;
Вероятна просыпь материала;

Основные рекомендации.
При выборе типа механического соединения необходимо учитывать:

Характеристики транспортируемого груза (размер фракции, влажность, температура и т.д.);
Тип конвейерной ленты (толщина, ширина, прочность);

Наименование механических соединителей	max натяжение, KN/m	Прочность, KN/m	Толщина ленты, мм	min диаметр барабана, мм	Ширина замка
BARGER B1	70	400	2-7	100	600 мм 24 шт
BARGER B2	70	400	7-15	125	600 мм 14 шт
